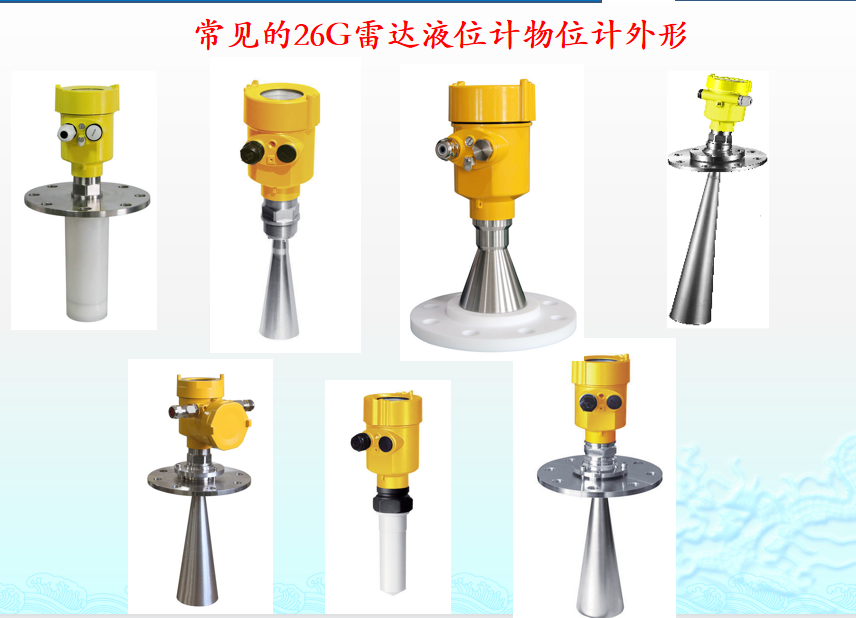

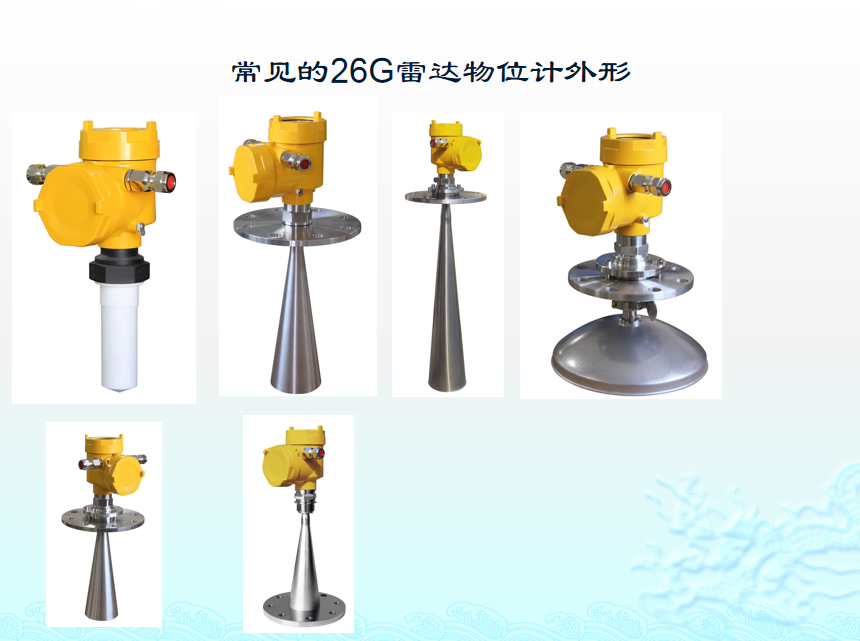

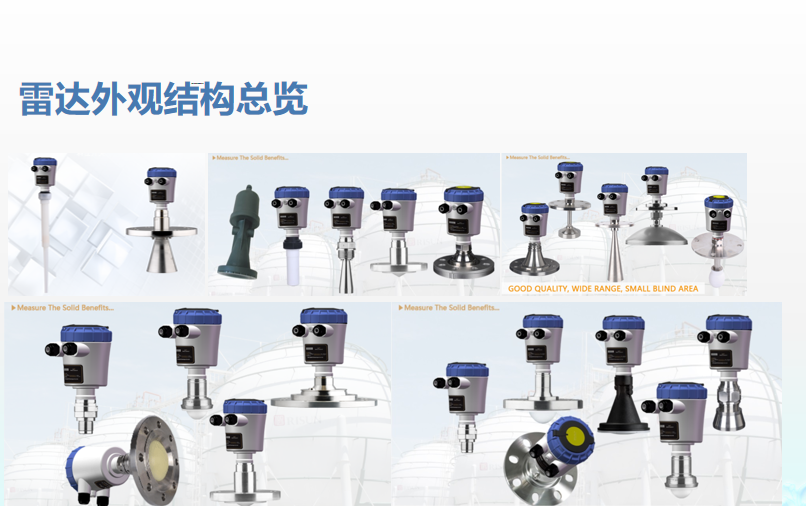

26GHz高頻雷達物位計

   產品概述

1.物位測量解決方案

高頻雷達液位計是一款采用脈沖原理非接觸式高頻雷達液位計，可廣泛應用于測量液體、漿料及粘稠物等的距離、物位、體積、重量及明渠流量，也可用于測量粉末、顆粒、塊狀等固體介質。即使在多粉塵、有攪拌的應用場合中，也可以穩定測量。

2. 測量原理

高頻雷達液位計通過天線發射極窄且能量很低的微波脈沖信號，這個脈沖信號以光速在空間傳輸，遇到被測介質發生反射，反射信號被儀表接收，發射脈沖信號與接收脈沖信號的時間間隔與基準面到被測介質表面的距離成正比，通過測量發射與接收的時間間隔，來實現天線至介質表面距離的測量。

3. 技術優勢

? 采用高達26GHz的發射頻率

? 高頻率與信噪比，是低介電常數介質的選擇

? 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度與可靠性

? 測量盲區更小，對于小罐測量也會取得優異效果

? 波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好

? 測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護

? 非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位

? 幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響

? 采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本

? 采用 微處理器和獨特回波處理技術，可適用于各種復雜工況

? 發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害

? 帶有按鍵的顯示屏可方便設置儀表的參數

4. 可應用的行業                                    可應用的工況

? 化工與石化   ? 電力      ? 其他                 ? 中間料倉  ? 儲倉

? 鋼鐵及冶金   ? 礦產                             ? 料斗      ? 儲罐

? 造紙及紙漿   ? 水及污水                         ? 過程罐    ? 攪拌罐

? 食品與飲料   ? 制藥                             ? 其他

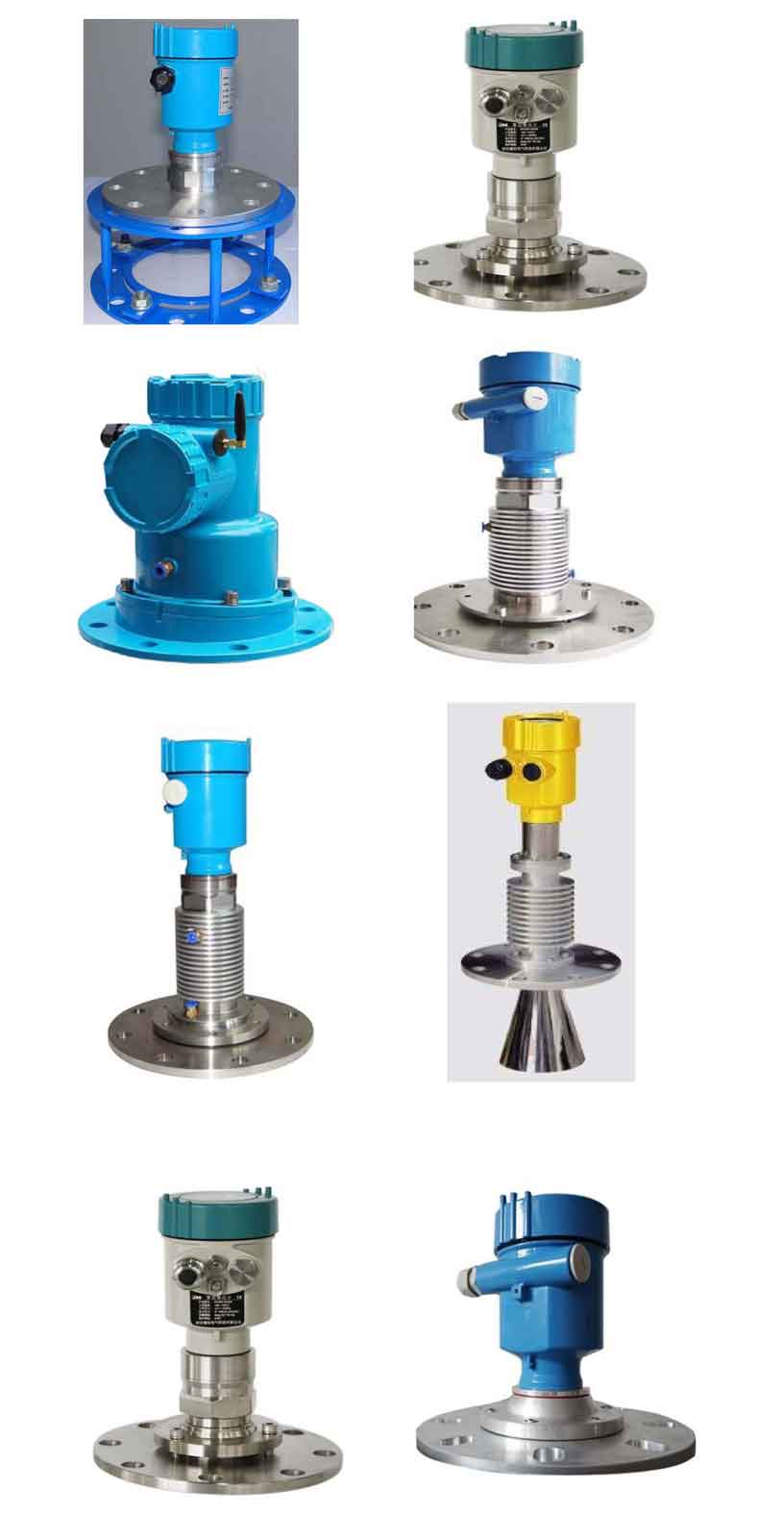

76-81GHz連續調頻波雷達物位計

特點

LM78xx系列產品，是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品 量程可以達到120m, 盲區可以做到8 cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

LM78xx系列的主要優勢如下：

基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。

5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。 最窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。

波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。

支持遠程調試與遠程升級，減少等待時間，提高工作效率。

支持手機藍牙調試，方便現場人員維護工作

通信與調試

在現場可以通過LCD進行儀表調試，也可以用選配的上位機軟件在PC端進行調試。LM78xx與PC之間通過以下方式進行通訊：

1、USB轉RS485串口線（四線制）；

2、USB轉TTL串口線（兩線制）；

3、USB轉Hart-modem（兩線制）進行通信。

4、通過手機通過藍牙調試，使現場調試更安全、方便。

      4G網絡，通過遠程模塊，進行遠程調試。

120GHz 雷達物位計

產品簡介，綜述：

       120GHZ 調頻雷達物位計，特別適用于高溫高壓或者高粉塵多攪拌的工況環境，既能滿足大量程需求也能滿足高精度的測量需求。

       120GHZ高頻雷達物位計具有對非極性物質具有穿透能力（象射線性質），在粘著性強的粉塵工業環境下，具有很理想的測量穩定性以及環境干擾能力，也不需要配套吹掃裝置。本產品還由于它具備極小德天線波束角和很強的自適應自動增益功能，在大多數情況下不需要使用瞄準器配置。從而使得產品產品安裝簡單，經濟，調試方便，快捷。

       120GHZ 調頻雷達物位計采用10GHZ的掃頻帶寬，由FPGA芯片硬件實現快速傅里葉變換計算，該產品創造性的應用了衍射波分離和頻譜細化算法實現技術，使得測量精度50米內達到0.217mm的理論值，靜空垂直反射面距離分辨率8mm。產品僅需要80ms就能完成一次100m距離范圍的測量計算過程，這使得系統可以有更多的處理時間來處理儀表其他參數如：概率評估/預測/可信度分析/輸入輸出/通訊。
