氣動調節蝶閥

型號：

摘要：一、概述氣動調節蝶閥是一種金屬密封的高性能蝶閥，它具有優良體特征和卓越的密封性能，能供長期良好的密封性；氣動蝶閥是由氣動執行機構和金屬三偏心蝶閥組成，它與定位器、源處理元件配套使用，接受4-20mADC的控制信號，對管路中體作比例調節；由

詳細介紹：

一、概述

氣動調節蝶閥是一種金屬密封的高性能蝶閥，它具有優良體特征和卓越的密封性能，能供長期良好的密封性；氣動蝶閥是由氣動執行機構和金屬三偏心蝶閥組成，它與定位器、源處理元件配套使用，接受4-20mADC的控制信號，對管路中體作比例調節；由于產品采用獨特的三偏心結構設計，密封面的封采用橢形設計，蝶板與閥座間的密封采用機械密封方式，而是通過介質壓差作用密封，蝶閥的密封性能到達雙向零泄漏密封求，因此蝶閥應用在高密封要求的工況場合。金屬密封蝶閥廣泛用在石油、化工、化肥、農藥、冶金、電站、輕紡等工業領域。

二、特點

1、金屬調節屬蝶閥結構簡單，緊湊、體積小、安裝方便；

2、密封結構獨特，蝶板與閥座之間采用機械密封方式，零泄漏雙向密封要求；

3、采用不同材料的金屬閥座可以滿足不同應用工況要求；

4、密封面采用堆焊硬質合金材料，提供產品密封面的耐磨性，延長閥門使用周期；

5、在開啟和中間位置時，蝶板與閥座不接觸，摩擦力小，蝶閥操作扭矩低；

6、合理的閥門結構使其適用于-200℃~+600℃的溫度范圍；

7、在維護過程中無須拆卸蝶板與閥軸，閥座可以整體更換。

三、主要技術參數規范

計標準：JB/T8527-1997；

構長度標準：GB/T12221-2005、GB/T15188.2-2005；

驗標準：GB/T13927-2008；

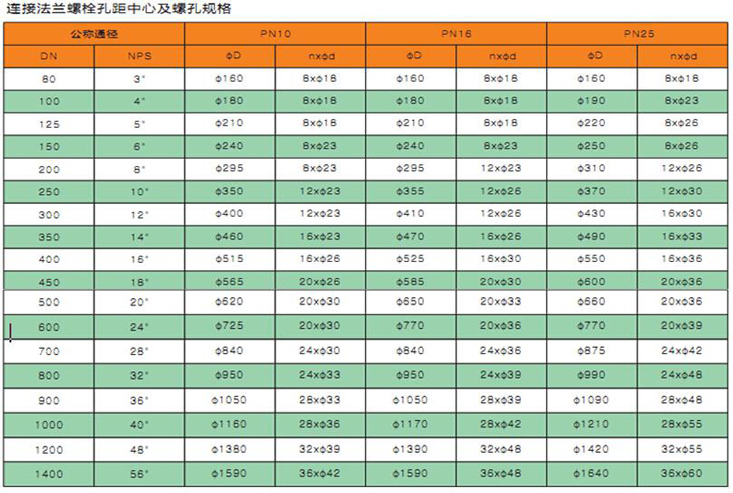

蘭連接標準：GB/T9113、GB/T9115、JB/T79；

稱壓力PN：PN10、PN16、PN25；

稱通徑DN：80-1400；

作溫度：-200℃~+600℃;

四、主要零部件材質

零件名稱	材質
閥體	WCB、WC6、ZG25、CF8、CF3M
蝶板	WCB、WC6、ZG25、CF8、CF3M
閥桿	2Cr13、17-4PH、SS304、SS316
密封座	SS304、SS316
填料壓蓋	WCB、ZG25、CF8
填料	PTFE、石墨

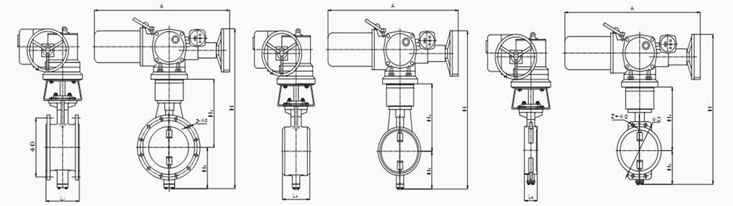

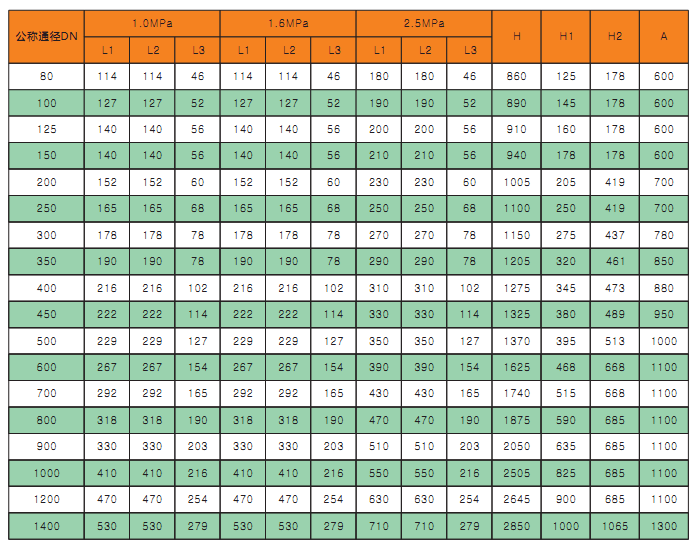

五、外形尺寸圖
